无机富锌底漆同环氧富锌底漆一样都属于锌粉含量较高，并具有独特阴极保护效果的工业漆，在实际的防护过程中，通过锌粉与铁接触，并在腐蚀介绍的影响下形成原电池效应，发生电子的转移，防止基材生锈，也就是我们常说的牺牲阳极保护的电化学防腐机理，由于其防腐特性比较突出，因此，被选作大型钢结构工程项目中常用的防腐蚀底漆。

在开展涂覆工作之前需要对被涂基材进行表面的清洁工作，如：喷砂处理，去除表面的油污、氧化皮、锈蚀等杂质，除锈等级达到Sa2.5级标准，基材粗糙度达到35-70μm，除锈后的钢材应在4小时内进行底漆涂装。

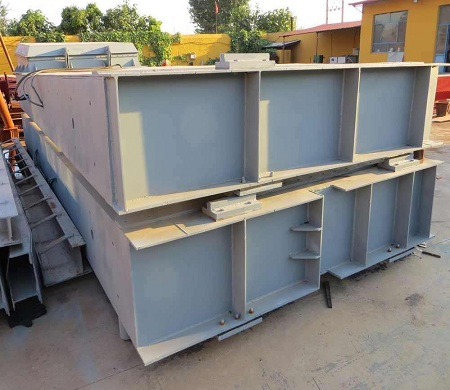

在实际的涂覆过程中通常采用喷涂工艺，漆膜厚度在80微米为宜，不可涂装过厚防止漆膜开裂。漆膜在干燥过程中需要一定的湿度来促进干燥反应的进行，可在地面洒水以增加空气中的水分湿度。干燥后，需要涂装环氧封闭漆，涂装厚度在30-50微米左右，其作用是封闭住无机富锌底漆表面的空隙，防止发生起泡。然后再覆涂环氧云铁中间漆，加厚涂层，提高漆膜整体的防护性和屏蔽性，对外界腐蚀因素有很好的隔绝作用。

经过上述几道工序之后就是面漆的涂刷了，常用的饰面漆有氟碳漆、丙烯酸聚氨酯漆、聚硅氧烷面漆，面漆不仅对前道涂层和被涂物具有较好的保护作用，还拥有良好的外观装饰性，所以，客户对面漆的技术要求还是蛮高的。
