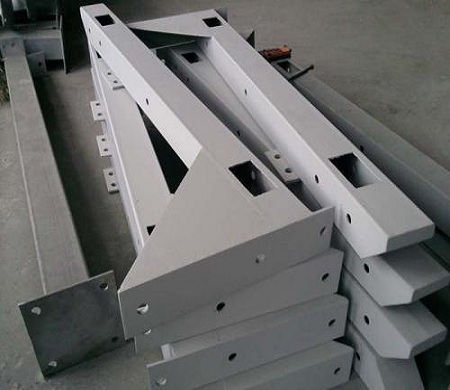

环氧富锌底漆的涂装流程同其它工业漆的施工要求一样极为严格，包括基材的表面处理、配套底漆、中间漆、面漆的涂装，以及后期的过程验收，除了这些还有施工环境、温度、湿度、工艺选择、涂料配比、涂装间隔等，关于涂装时间间隔我们还有考虑漆膜的表干和实干。

环氧富锌漆的涂装间隔时间与涂层的表干和实干有很大的直接关系，而且在相关标准中对涂层的干燥时间都有明确规定，比如：GB/T 1728-1979的规定，表干按乙法进行，实干按甲法进行。表干时间≤1h，实干时间≤24h。

环氧富锌底漆表面干燥时间测定：

乙法：指触法

以手指轻触漆膜表面，如感到有些发粘，但无漆粘在手指上，即认为表面干燥。

环氧富锌底漆实际干燥时间测定：

甲法：压滤纸法

在漆膜上放一片定性滤纸（光滑面接触漆膜），滤纸上再轻轻放置干燥试验器，同时开动秒表，经30秒钟，移去干燥试验器，将样板翻转（漆膜向下），滤纸能自由落下，或在背面用握板之手的食指轻敲几下，滤纸能自由落下而滤纸纤维不被粘在漆膜上，即认为漆膜实际干燥。

对于产品标准中规定漆膜允许稍有粘性的漆，如样板翻转经食指轻敲后，滤纸仍不能自由落下时，将样板放在玻璃板上，用镊子夹注预先折起的滤纸的一角，沿水平方向轻拉滤纸，当样板不动，滤纸已被拉下，即使漆膜上粘有滤纸纤维亦认为漆膜实际干燥，但应标明漆膜稍有粘性。

以上就是由环氧富锌底漆厂家为广大客户讲述的涂层表干和实干的测量方法，在具体涂覆过程中，为了更准确的掌握涂装时间间隔，一定要重视涂层的表干和实干的时间，只有这样才能确保油漆的性能得到充分发挥。
