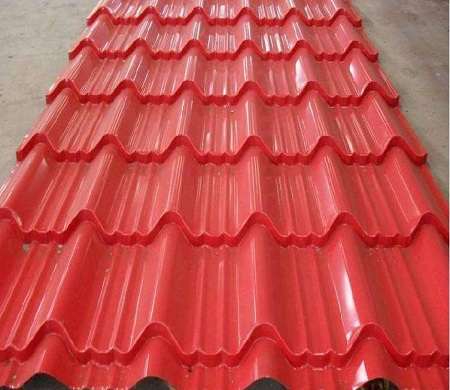

彩钢板与其他型材一样,如果没有做出相应的防腐防锈措施,极易导致锈蚀现象的产生,为确保彩钢板的防腐防锈效果,我们在此给出聚氨酯面漆在彩钢板翻新工作中的表面处理、施工条件以及维护方案的要求与方案。
表面处理:
1、对于旧漆膜比较完好的部位。
我们需要将其表面老化、粉化的旧漆膜除去,然后用钢丝刷、砂纸或布砂轮打磨,用棉纱擦净或者用空压机吸净,对于边角及表面凹凸不平部位,防腐蚀涂层重涂。
2、存在锈蚀的部分
建议使用小扫帚、油石刀清理表面浮尘、积灰、油污,对锈蚀较重部分应先用小锤敲掉锈迹、氧化铁层,其次采用钢丝刷、砂纸盘打磨除锈后方可重涂。
施工要求:
当聚氨酯面漆应用在彩钢板的翻新工作时,使用的涂装方法同其他类型防腐产品的涂装方法一样,有无气喷涂、有气喷涂或刷涂等,使用过程中必须使用专用配套固化剂和稀释剂,环境温度不得低于5℃,相对湿度小于85%,阴雨天气禁止施工,雨后应待底材完全干燥后方可继续进行施工。
聚氨酯面漆的施工特性:
(1)干燥快,低温固化性能优异。涂装后短时间内即可进行操作处理;
(2)有单组分的湿固化聚氨酯油漆。双组分面漆高湿度固化时易发生失光现象;
(3)一般双组分固化反应,有使用时间的限制;
(4)厚浆型的改性聚氨酯涂料也可得到较厚涂层,可有效减少涂装道数;
(5)具有自洁性,便于表面清洁。并有可覆涂性能,维修方便。
维护方案如下:
1、清理彩钢板表面垃圾,除去表面浮锈、松散物、油污水渍等。
2、对彩钢板做一道至两道环氧防锈底漆。
3、待底漆完全干固后,喷涂一道环氧云铁中间漆,增加漆膜厚度,增强防腐性能,延长使用年限。
4、然后再做两遍丙烯酸聚氨酯面漆,丙烯酸面漆具有优异的耐候防腐性。
5、底漆、中间漆可根据具体情况,自行选择。 关于底漆、中间漆的使用,建议参考:丙烯酸聚氨酯面漆配套用漆选用要点。
6、喷漆应避开高温时段,以防因底材过热而影响漆膜对底材的附着力。
